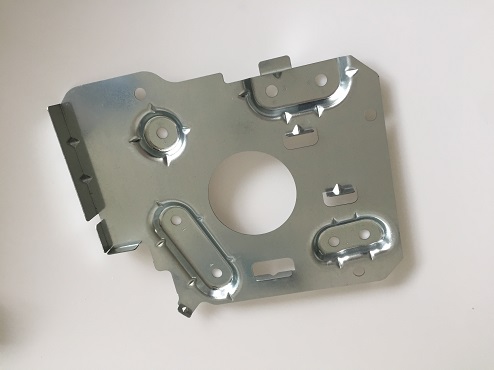

压缩机台 家电冲压模具
模具尺寸:650*660*400产品尺寸:288.2*255.0*22.2模具重量:5000KG产品材料厚度:1.2mm模具吨位:200T
此模具类型为单工序模,3套模具共模,查看附件工序图,M1工序为压型,压出4个凸苞,模具开制前需提前分析,要不然凸苞容易开裂,凸苞开裂与凸苞高度,大小,凸苞越高越容易开裂,一般情况下会加大R角防止凸苞开裂;M2工序为冲孔切边,部分切边一般该产品结构不进行全周切边,因为全周切边不好落料,M2冲的是异形孔,以便用于M3工序折弯;M3工序为冲孔折弯压筋,三角筋有加强作用,以便装机时更能固定好产品。
家电压缩机台
模具定制热线:0756-8593031
钣金冲压模具-家电冲压模具
35天
3工序连续模
*S/件
200T
3套模具共模,模具开制前需提前分析,要不然凸苞容易开裂,凸苞开裂与凸苞高度,大小,凸苞越高越容易开裂,一般情况下会加大R角防止凸苞开裂;
M2工序为冲孔切边,部分切边一般该产品结构不进行全周切边,因为全周切边不好落料,M2冲的是异形孔,以便用于M3工序折弯;
M3工序为冲孔折弯压筋,三角筋有加强作用,以便装机时更能固定好产品。
产品卡扣处要求严格,需经过精准的CAE分析计算。
