NX—高级仿真结果
NX高级仿真功能能够实现结构、注塑模具设计、设计优化、运动/力学仿真、CFD、电子冷却、声学、传热、耐久性、动力响应等CAE分析工作。在模具行业主要应用结构、耐久性分析功能。
格力大金主要应用结构分析,对模具结构进行强度、刚度及疲劳耐久性分析。目前,我公司已经在底壳、面板、面板体、车灯、扫枫叶片等模具上得到广泛的应用。
根据NX公司帮助文档中的内容,对NX仿真应力结果(行列式、平均值、最大剪切、Von—Mises)进行说明,利用一个简单的实例,直观的解释各个结果。

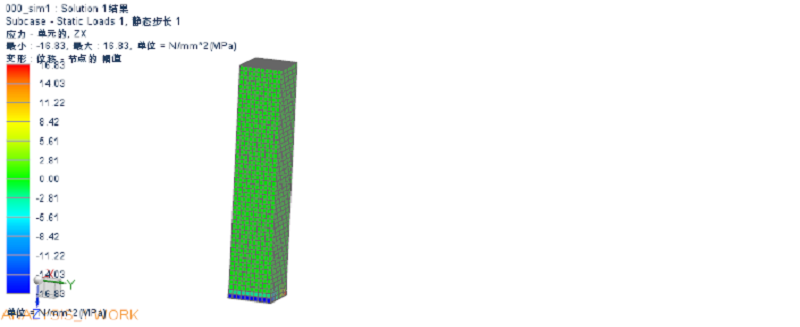

对上述简单模型单元进行测量与计算,将结果填到下表。
名称 |
公式 |
单元测量结果 |
计算结果 |
行列式 |
σ1*σ2*σ3 |
50767 |
50766.29539 |
平均 |
(XX+YY+ZZ)/3 |
56.766 |
56.76633333 |
最大剪切 |
(σ1-σ3)/2 |
56.6 |
56.6 |
Von—Mises |
sqrt((σ1-σ2)^2+(σ1-σ3)^2+(σ2-σ3)^2)/2 |
110.723 |
110.7232362 |
根据以上结果,应力公式的计算结果与单元测量结果是一致的。根据上述表格中的结果可以更好的理解NX的有限元模型的计算结果,帮助分析人员合理的应用分析结果对结构提出改善措施。
