铝合金拉深产品精密模具技术

汽车空调配套铝合金拉深精密零件目前都在国外和各类外资合资公司制作，GDM承接的模具订单属于国内领头羊，在国内技术超前。承接汽车类精密空调模具外单，提升格力大金技术实力，打开格力大金汽车模外单市场，为格力发展汽车精密空调模具提供模具技术支持，为格力进军汽车精密空调模具铺路

现有技术： 1.圆弧头部成型后有自然形成的R角，装配使用发生无法焊接，漏水漏气等质量问题

2.此类不规则成型拉深类产品，成型后的底面平面度难于保证，传统的模具工艺拉深后平面度在0.5左右，切整形效果不佳，无法保证此类零件平面度高要求的

创新技术：

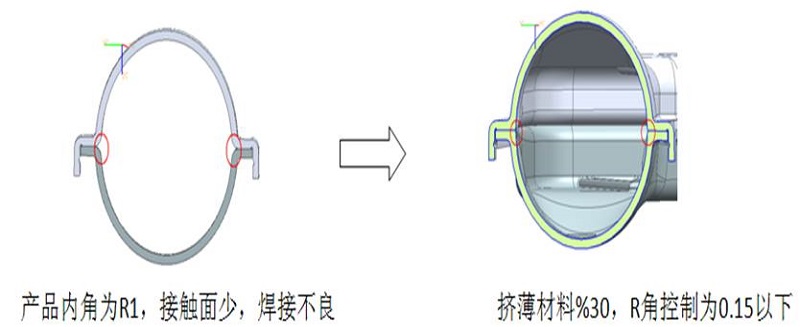

1.进管头部圆弧内挤尖角工艺创新

创新点：经过CAE分析，修改为压缩料厚%30，使R角减少为R0.15以下，两个产品焊接面积增大，焊接质量保证，经实验验证，无漏水漏气现象且平面度OK

2.使用二次拉深工艺保证产品平面度

创新点：经过CAE分析，修改工艺，拉深加大底部R角，再进行R角整形，消除内应力，最后二次拉深平面，使底面应力释放，材料内应力流动，保证产品成型位置平面度0.05的高要求

创新的优点：

1.攻克无废料翻边槽工艺(公差要求严格，装配要求密封，材料减薄，翻边直身均有精度要求)无废料减薄翻边工艺，通过工艺优化(精密研磨+精密放电+抛光)，分析翻边减薄率，计算合理间隙，最终满足客户无废料无碎屑翻边，产品达到客户要求

2.采用侧推结构，完成头部凸点成型+整形

3.模具切边冲头采用深冷处理+DLC复合涂层处理，解决改善模具生产掉铝粉的现象。

每进入一个新的领域，都需要大量的开发成本，GDM担当总部的技术、管理创新、业务拓展的“试验田”，大幅降低格力外单汽车精密模具的开发费用，每个新项目可节约%20的开发费用
