加工斜孔类配合间隙改善技术优化改善报道

汽车模日期章斜孔类加工圆度配合间隙公差要求在0~+0.005之间，现有加工方法是电极翻面加工后由EDM三轴联动加工，加工尺寸精度在0.03~0.1之间(椭圆)，无法满足加工需求。

提高斜孔类加工效率，配合间隙公差要求达到0~+0.005之间。改变电极设计方式及加工方法.

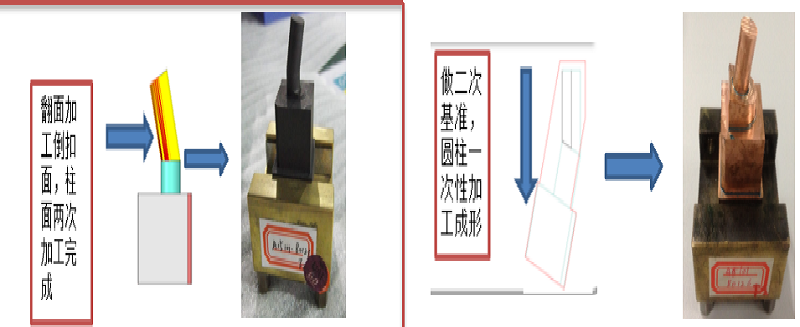

电极翻面加工成椭圆,尺寸精度不高电极材料-石墨电极光洁度达不到0.005mm的配合度,粗工石墨，精工铜电极.

电打参数及加工策略由普通模具加工参数改成精密模具加工参数，加工策略改成C轴+多轴加工方式.

减少返工成本：1800元;改善后EDM节约改模返工成本：5Χ3Χ80元=1200元。

加上电极成本合计为：1200+ 200Χ3 =1800元

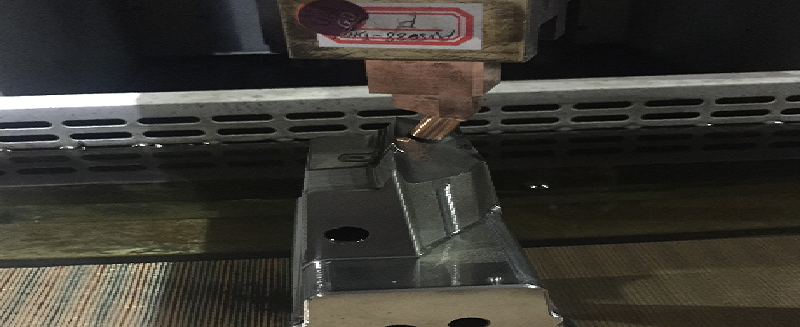

通过选用电极，改变加工电极工艺来保证电极精度，EDM按电极按电打图坐标多轴联动加工，解决当前日期章孔加工成椭圆的情况。
