火花机螺旋、斜齿、轴类部品加工技术优化改善报道

巩固螺旋、斜齿、轴类部品等EDM加工部品经验，制成加工标准，方便后续类似产品控制加工质量、提高效率、节约成本及订单承接加工。

螺旋、斜齿产品形状复杂，自上而下旋转无接痕，精度要求不高，光洁度Ra0.8μ以上，型腔采用电极治具进行抛光处理，电打EDM-4轴按3D模型角度补正放电加工至Ra1.0μ。

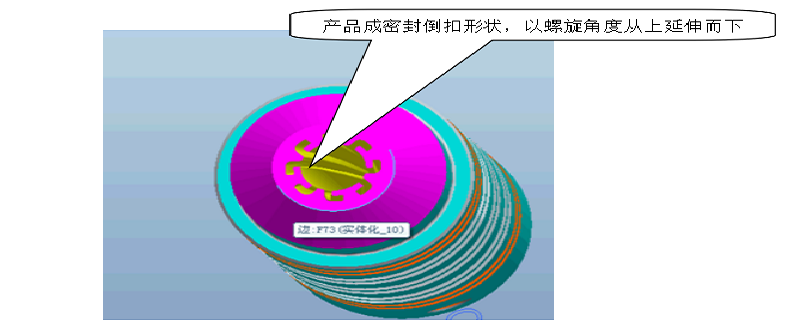

通过评审分析，螺旋、斜齿产品主要产品密封倒扣状，以螺旋角度从上延伸而下，壁厚0.9非常薄，电极需要采用分段设计，用WEDM加工保证电极不变形达到电极加工精度：

电极设计时，需在软件上模拟电极分段切割长度不宜过长上下差生的角度误差控制在0.015MM范围内。

电极设计时需提供方便现场实际操作的精准定位基准，同时电极装夹工艺孔需考虑与机床主轴同心、无干涉、稳固，电打图标注一周360度旋转方向、牙距。

电极粗公采用钨铜材料降低WEDM线割电极难度放电加工损耗量，精公采用进口红铜确保放电加工粗糙度Ra0.8μ~Ra0.4μ。电极采用WEDM加工，加工时控制变形量在0.01MM内。电极表面氧化层采用抛光处理提高效率与放电稳定性，抛光时注意不能抛变形。
