格力大金—实现热嘴套零件高效装夹、批量加工

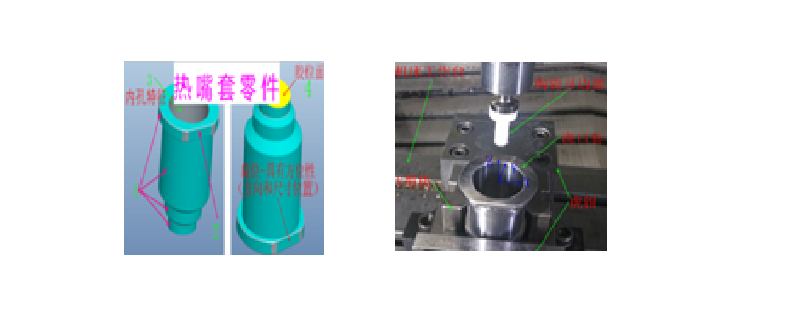

随着市场需求，现时注塑模具多采用热流道系统。从而塑胶模具常有多个的热嘴套零件，它是一种带扁位的圆柱形模具零件。如下图①热嘴套的其中一种3D模型所示，其加工工艺流程是：车床加工内外圆1特征??平面磨床加工外圆扁位2特征 ??CNC加工3内孔特征和4胶位面特征。其中CNC工序加工位置3、4的内孔特征和胶位面需要分2道工位完成，即分两次装夹，分别加工内孔特征和胶位面。

(图①) (图②)

如右图②所示，目前的装夹方式为在CNC机床上安装虎钳，在虎钳的固定侧放置一个V型块来装夹热嘴套零件。此装夹方式校正、分中、加工效率低都非常低下。

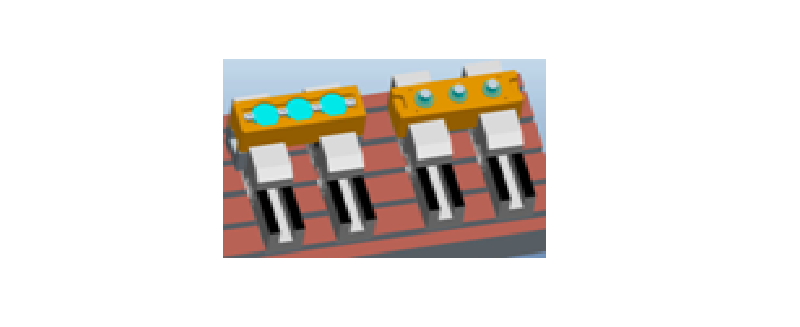

通过设计一种实现标准规格的带扁位圆柱形模具热嘴套零件多个同时编程、装夹、加工的工装夹具，具有快速定位扁位，一次校正、分中，高效同时加工的特点，可实现多个(3个)同时装夹及加工。将零件装入夹具，压紧后，只需对夹具基准位置进行校正及分中即可找到全部工件的坐标，无需单个单独校正零件扁位及分中。而且通过调入夹具及零件同时编程，实现零件的批量编程及加工。
