电极设计图纸自动防呆改善措施

生产技术二科:郭书军

以往我司电极设计下发的图纸都是没有自动防呆措施的, 只是在重要的备注一栏里写上”看图字样”,但是在实际的生产过程中现场操作员为了贪图方便或者其它原因经常忘记看图,导致一些重要注意事项遗漏, 造成品质异常发生.

因为目前司经过改善,EDM加工已经实现扫二维条码自动产生程式加工,这种便捷的加工方式也给现场操作员带来一定的惰性,什么条件下都自动扫条码加工,不看图纸了, 造成图纸上有些重要的信息遗漏掉,产生品质异常：(如图一)

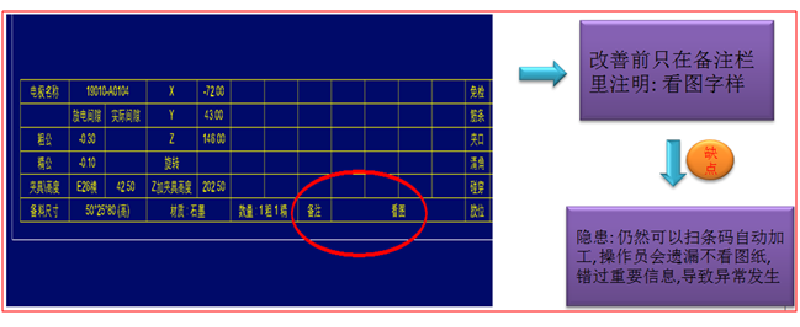

(图一)： 虽然图纸上有备注看图, 但实际操作可以贪图方便漏看:

解决方案：对于一些重要的信息,我们在备注一栏里注明,如电极侧打、拆夹具加工、C轴摆角度加工、等这些可能会造成品质异常发生的重要信息，系统会自动报警停止EDM加工程序。迫使操作员看图, 查看具体报警原因，从而采取相应的加工方式，以此保证质量. 杜绝品质异常的发生。(如图二)

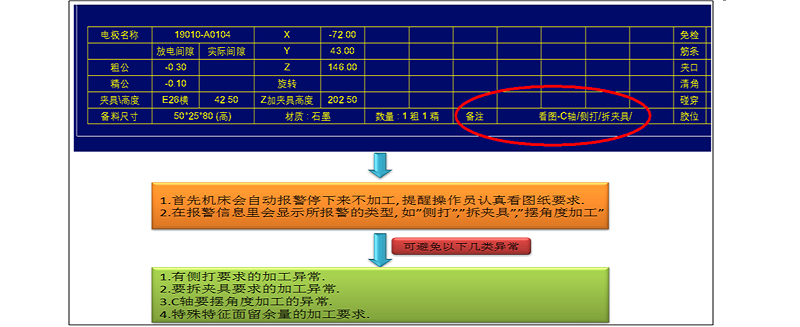

(图二)：对于一些重要的信息,我们在备注一栏里注明，系统自动停机报警：

总结：小改善、大作用。通过这个改善，迫使系统在识别了重要的信息后机床自动停机报警，提醒操作员查看图纸上的具体要求，从而采取相应的措施，保证加工质量。
