      对于很多初步接触模具行业或者在模具行业中扮演职能管理或销售岗位的同事而言,对模具的认识很多程度上都是很含糊且难理解的,因此很多的模具企业在一开始的时候都会让入职的人员进行了生产现场的实习,只有在实习的过程中才能去近距离的去了解模具的基本知识,下面为大家提供的是一些很形象的模具的原理,带来的不一样的认知。

     冲压模具

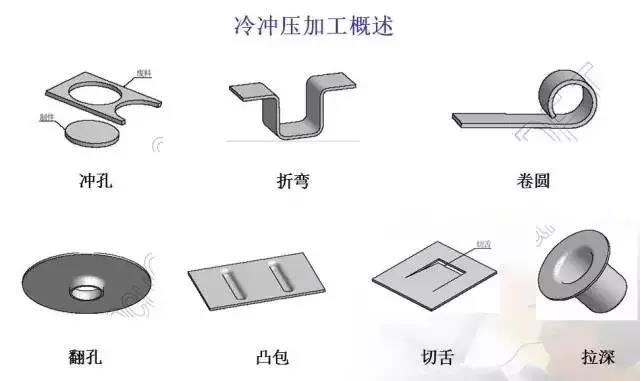

     压模具按照工艺性质分:冲裁模、弯曲模、拉伸模、成型模、铆合模

    1、冲裁模:沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等。

    2、弯曲模:使板料毛坯或其他坯料沿着直线(弯曲线)产生弯曲变形,从而获得一定角度和形状的工件的模具。

    3、拉深模:是把板料毛坯制成开口空心件,或使空心件进一步改变形状和尺寸的模具。

    4、成形模:是将毛坯或半成品工件按图凸、凹模的形状直接复制成形,而材料本身仅产生局部塑性变形的模具。如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。

    5、铆合模:是借用外力使参与的零件按照一定的顺序和方式连接或搭接在一起,进而形成一个整体。

    根据工序组合程度分类,可将模具分成单工序模、复合模、级进模、传递模四大类。

    1、单工序模:在压力机的一次行程中,只完成一道冲压工序的模具。

    2、复合模:只有一个工位,在压力机的一次行程中,在同一工位上同时完成两道或两道以上冲压工序的模具。

    3、级进模(也称连续模): 在毛坯的送进方向上,具有两个或更多的工位,在压力机的一次行程中,在不同的工位上逐次完成两道或两道以上冲压工序的模具。

    4、传递模:综合了单工序模和级进模的特点,利用机械手传递系统,实现产品的模内快速传递,可以大大提高产品的生产效率,减低产品的生产成本,节俭材料成本,并且质量稳定可靠。

    依产品加工方法的不同,可将模具分成冲剪模具、弯曲模具、抽制模具、成形模具和压缩模具等五大类。

    1、冲剪模具:是以剪切作用完成工作的,常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。

    2、弯曲模具:是将平整的毛胚弯成一个角度的形状,视零件的形状、精度及生产量的多寡,乃有多种不同形式的模具,如普通弯曲冲模、凸轮弯曲冲模、卷边冲模、圆弧弯曲冲模、折弯冲缝冲模与扭曲冲模等。

    3、抽制模具:抽制模具是将平面毛胚制成有底无缝容器。

    4、成形模具:指用各种局部变形的方法来改变毛胚的形状,其形式有凸张成形冲模、卷缘成形冲模、颈缩成形冲模、孔凸缘成形冲模、圆缘成形冲模。

    5、压缩模具:是利用强大的压力,使金属毛胚流动变形,成为所需的形状,其种类有挤制冲模、压花冲模、压印冲模、端压冲模。

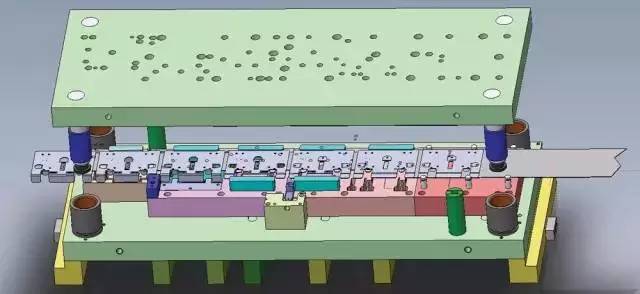

   冲压模具

冲压模具基本组成:上盖板、上模座、上垫板、夹板、脱垫板、脱料板、下模板、下模座、导料组件、冲头、卸料板镶件、导正钉、误送料检测装置、外导柱、导套、内导柱、导套、限位柱、导料销、固定螺栓、螺塞、卸料弹簧、卸料螺钉。
