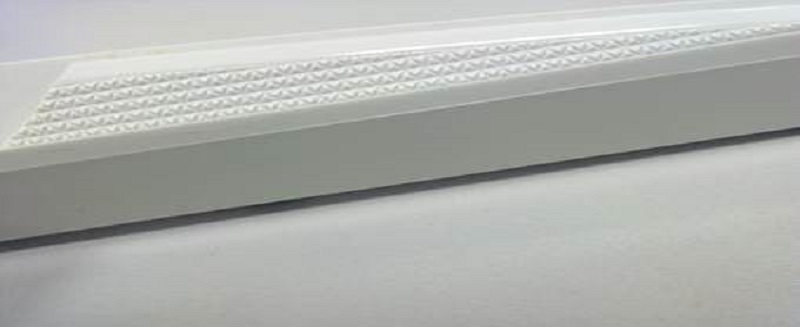

车灯模反光钻石纹的CNC加工工艺报道

项目背景

通过加工钻石纹，挖掘生产技术科CNC-CAM技术，开发小型设备加工潜能

开展思路

1、分解模型，先加工其他特征，然后单独加工钻石纹;2、通过试加工，选出最优方案加工钻石纹;

项目计划

1、加工钻石纹以外的特征——完成2、钻石纹试加工方案确定——完成3、进行试加工——完成4、采用最优方案加工钻石纹——完成

编程注意事项：

1、加工材料与加工长度：2、已确认的CNC机床(F5)合理转速、进给

3、编程策略：

(1)开粗选用一般的开粗策略即可;

(2)半精加工和精加工采用平行策略，

1)由于钻石纹呈锥状，锥部余量比侧面余量大，要注意调整半精加工修圆拐角系数比精加工修圆拐角系数略小，使锥部余量尽可能接近侧面余量，但不能使锥部刀路比精加工刀路低，以免造成过切;

2)点分布设置：采用重新分布，公差系数：0.05~0.1，点分离距离=行距，网格系数：0.1
