安全吊装的设计

文/精密模具科:谢添

一、目的

为了规范设计工艺，便于模具零件安全调运、加工、安装，消除安全隐患，提高产品质量，制订本操作规范。

二、适用范围

适用于模具设计和工艺编排人员。

三、工件设计吊装孔的具备条件

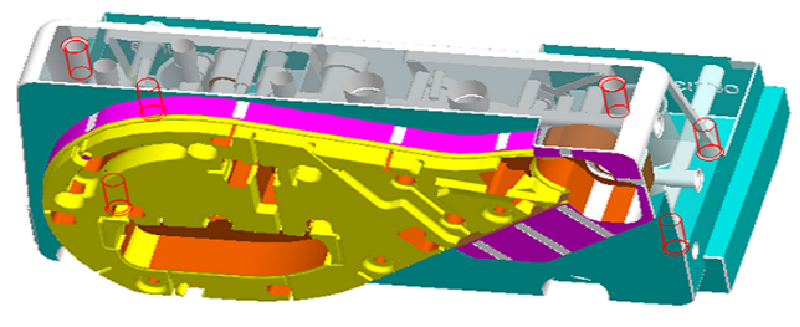

①、需要机械吊装，进行多次装夹加工的工件(如镶件、滑块等), 在结构设计要求得到保证的前提下,应设计底面有码板螺孔,顶面有吊装孔;

②、零件重量超过10kg的工件;

③、长，宽，高同时具备一个尺寸大于100mm,另一尺寸大于200mm的工件;

④、对于标准模架在3030以上(包括3030)的所有模板必须配作吊装螺孔;

⑤、3030以下的标准模架，定、动模板(即龙记标准中所指A、B板)和面针板、底针板必须配作吊装孔(13mm以下不用吊装孔)。

6、单件材料重量超过750KG的工件，需要供应商加工完吊装孔回厂，吊装孔位置及尺寸用附图方式确定。(主要针对主材料)。

7、模板件(长)1000X600(宽)及以上尺寸，需要供应商加工完吊装孔回厂，吊装孔位置及尺寸用附图方式确定。(主要针对标准模架模板和零散板件)。

⑧、单件铍铜材料重量超过20KG的工件，需要供应商加工完吊装孔回厂，吊装孔位置及尺寸用附图方式确定。
